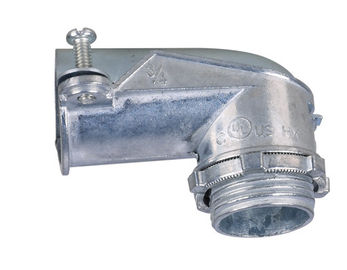

O tipo do ângulo do conector do aperto de BX, zinco morre conector do aperto da canalização do metal flexível do molde 90 graus
Os encaixes da canalização do metal flexível são usados para ligar cabos & canalizações folheados do metal às caixas & aos cercos de junção elétricas. Os encaixes da combinação permitem que o instalador junte-se facilmente a canalizações do metal flexível às canalizações apertadas de EMT, rígidas ou líquidas. Estes encaixes são oferecidos em ambo o 90 graus ou perfis retos e podem ser utilização ligada construídos nos parafusos de fixação, nas braçadeiras do aperto, nas linhas de parafuso, ou nos dispositivos da montagem da sela. Estes conectores acomodam canalizações do metal flexível de 1/2” a 4".
Conectores do aperto - 90 graus
Aplicação:
Este o aperto-tipo conectores com gargantas isoladas é usado em lugar secos para ligar canalizações do metal flexível às caixas ou aos cercos.
| Cat# | Tamanho | A | B | C | D | E | F | |
| BXA | -50 | 1/2” | 53,8 | 28,8 | 32,5 | 22 | 24,5 | 15,5 |
| BXA | -75 | 3/4" | 59,8 | 29,2 | 38 | 27,5 | 30,5 | 20,8 |
| BXA | -100 | 1" | 70 | 37,5 | 47 | 31 | 35,2 | 25,3 |
| BXA | -125 | 11/4” | 99 | 33 | 53 | 39,5 | 45,8 | 35,5 |
| BXA | -150 | 11/2” | 152 | 48 | 78 | 58,5 | 62 | 40,6 |
| BXA | -200 | 2" | 152 | 48 | 78 | 58,5 | 65,5 | 52,3 |
